物位計(靜力水準儀)

物位計(靜力水準儀)

        各沉降監測點安裝物位計,并需要在一相對不動點安裝基準罐。傳感器之間通過高強度的氣壓管聯接一起匯入到基準罐,每個水準儀內部都安裝有高精硅壓傳感器,在基準罐與傳感器之間充滿液體介質,水準儀內的壓力傳感器感測到的是該點到基準罐液體表面的壓力,該壓力與液面高度有一定線性關系。如果壓力傳感器感測到壓力發生變化即說明該點與基準液面之間的高差發生變化,根據出廠前的壓力變化量與液面高差的標定線性表,物位計內部的單片機可以計算出高差變化值。根H=P/ρ*g 計算出從測點到基準點液面到傳感器高度。

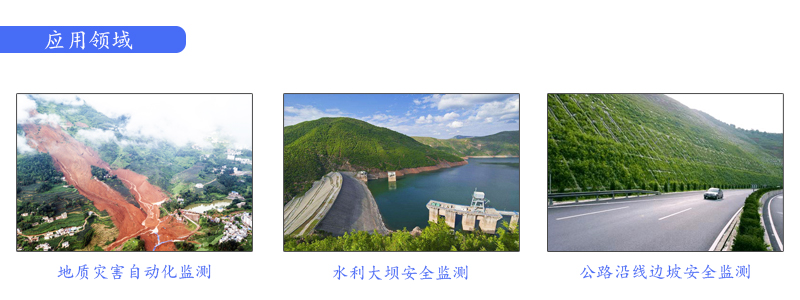

橋梁監測,邊坡監測,靜力水準儀,固定式測斜儀,全向位移計,傾角儀,房屋監測

主要特點:

BD-WWAAC系列物位計是由兩個或兩個以上物位計傳感器及儲液罐組成,儲液罐之間由液體連通管和氣體連通管連接。

使用時將基準儲液罐置于一個穩定位置,(不易發生沉降位置也叫基準點)。物位計傳感器由本體、儲液罐、液體連通管、氣體連通管、裝載箱及配套基準板沉降板和、保護軟管等組成。

相對傳統的靜力水準儀需要液體流通類原理,體積龐大,量程相對小,該液壓原理體積小,在狹小工況下便于安裝并可深埋路基監測,且該傳感器采用更穩定的CAN總線協議輸出。


技術參數:

技術指標

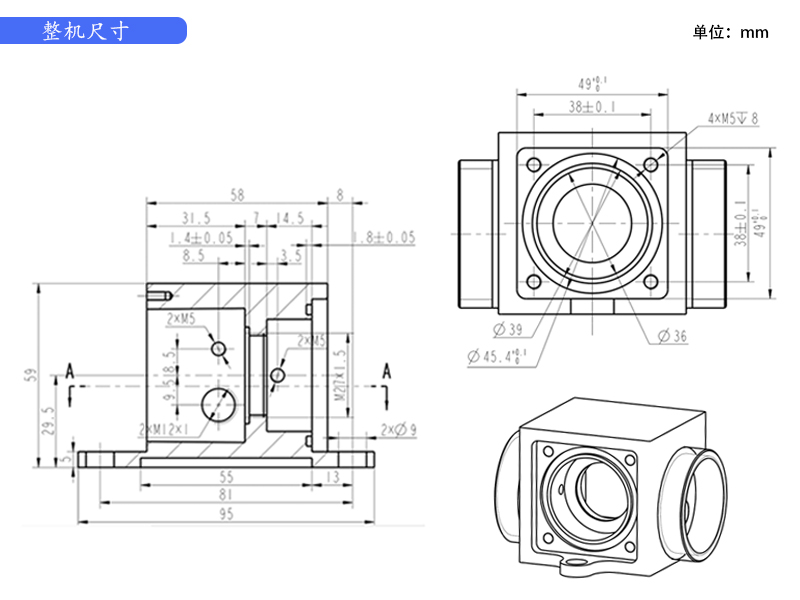

整機尺寸和電氣特征

量程

500mm、1000mm、3500mm



功耗(典型值)

<20mA(﹢12V)

分辨率

0.1mm



輸入電壓

9V~15V(建議12V)

精度

0.1%



環境適應性

啟動時間

<1s



工作溫度-20℃ ~ +85℃

存儲溫度-20℃ ~ +90℃

輸出參數

相對液面的絕對高度及相對高度



防護等級

IP68(可地埋)

輸出信號

CAN總線   可轉成通用RS485或RS232







接口

M12四芯航插







液壓接口

液管、氣管:M4*6
